熔喷喷丝板

详细说明


(图1)


①每块喷丝板孔数比吉尔公司少13%以上,孔数越少,产量就小。如图1。



(图2)


②长径比(小孔长度):常规1:10,本公司1:15,我司长度比常规喷丝板长50%,喷丝板顶端强度增强,不易变形,普通硬度HRC(25-28°),吉尔硬度HRC(34-38°)使用寿命更长。如图2。



(图3)


(图3-1)


(图3-2)


③常规喷丝板采用电火花冲孔和人工钻孔,普遍弊病是孔不直,多斜孔,孔壁不光洁,垂直度和直线度不好。本公司全部采用CNC高速加工中心加工,生产出的孔无斜孔,垂直度和直线度很好,不会出现并丝,断丝引起“料点”飘丝严重现象。如图3。

(图3-1)为尼康投影仪下吉尔公司产品直线度,(图3-2)为同一台投影仪下人工钻孔直线度.



(图4)

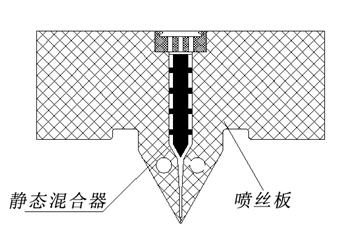

④常规喷丝板由于自身结构因素,经常有出料不均匀现象,本公司针对喷丝板的缺陷,在熔体腔通道内增加静态混合导流板,使熔体在腔体各部混合均匀,同时改进了风道结构数据。使生产出的产品品质更完美。如图4。

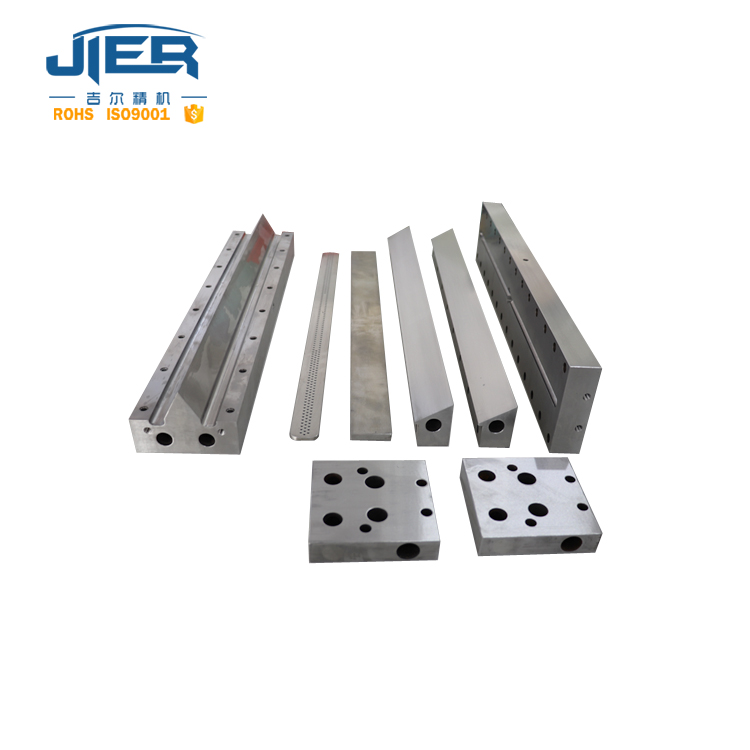

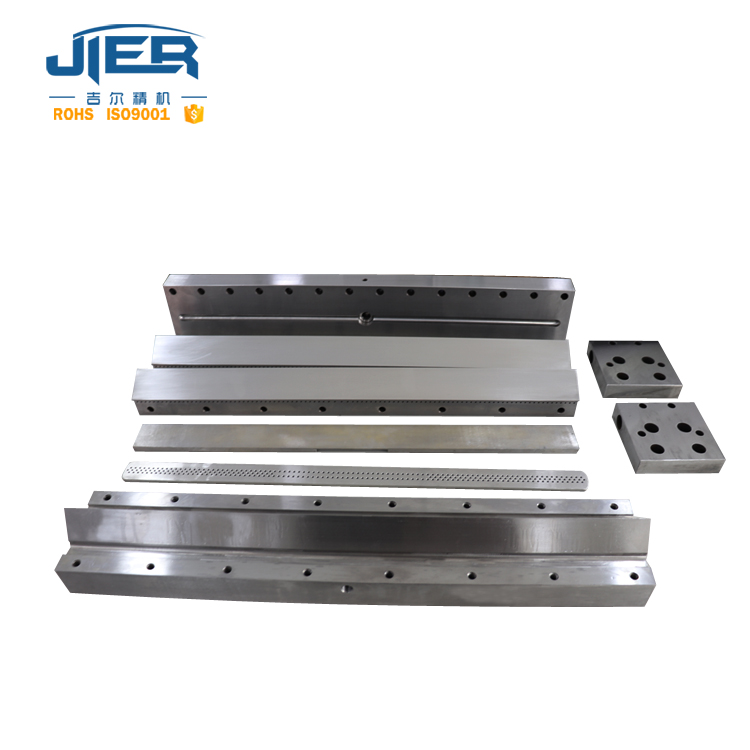

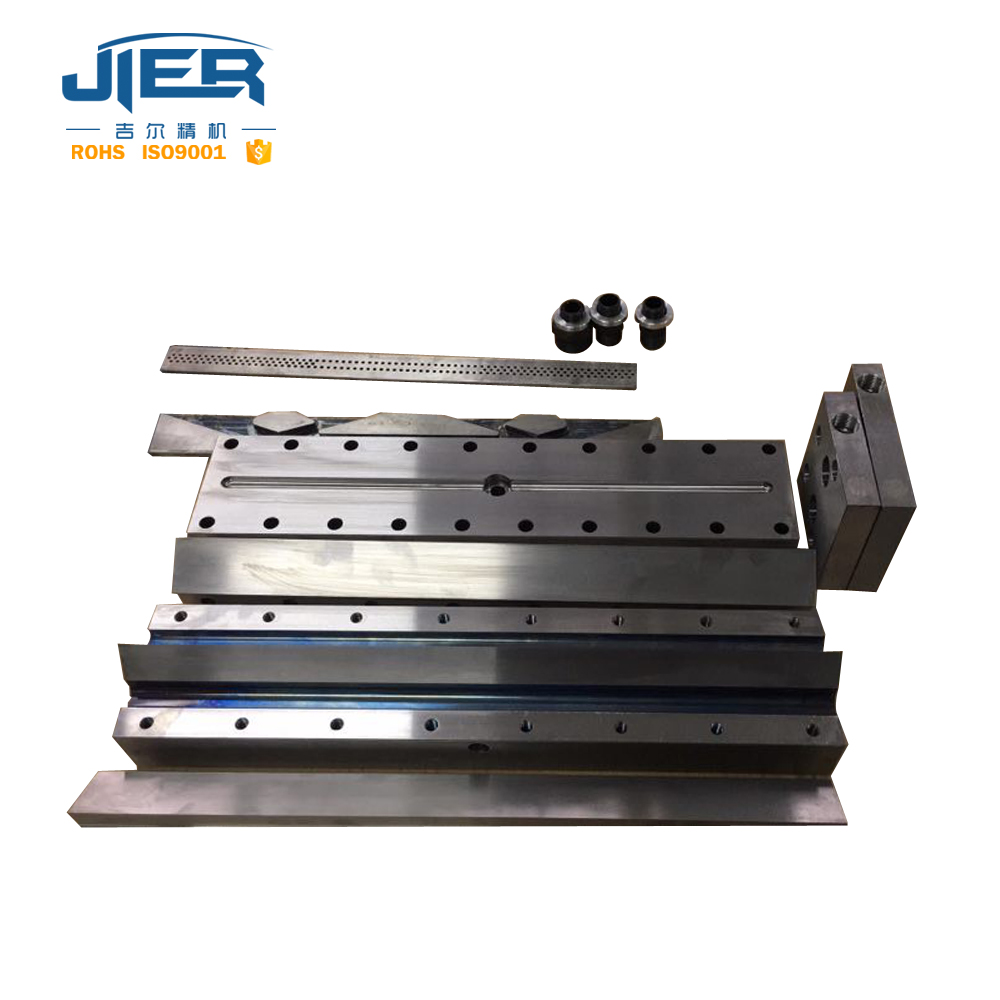

每套含:风刀2块,喷丝主板1块,分料板1块,导流板1块,两侧板2块,进料接头1件,进气接头2件,铝垫圈3件, 螺丝全部为12.9级高强度螺栓。
